3:1

Du har en pulsradar (magnetron). Vad är fördelen med läget "Stand by" istället för att den stängs av?

3:1 Svar

I stand by är magnetronen varm och radarn kan sända direkt. Vid avstängd radar måste magnetronen värmas och det tar cirka 60 till 90 sekunder. Å andra sidan drar magnetronen närmare 1 Ah för att hålla sig varm.

3:2

Din båt färdas nerifrån och uppåt på radarskärmen. Land på båda sidor står stilla. Hur ska du ställa om radarn så att båten är stilla i mitten? Jag ändrar inställningen från____________ till __________

3:2 Svar

Ändra inställningen från sann rörelse (TM True Motion) till relativ rörelse (RM Relative Motionen).

3:3

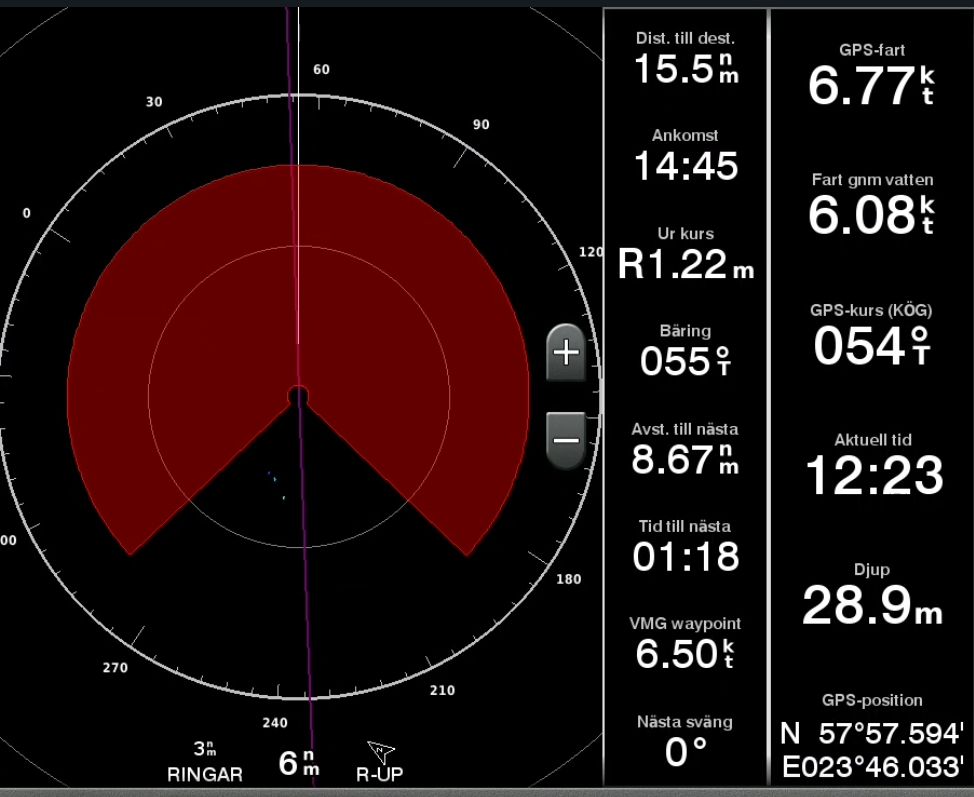

Vad innebär det att man gör en alarmzoon på radarn?

3:3 Svar

Man markerar ett larmområde på skärmen. Om ett eko visar sig i området larmar radarn.

3:4

Vad innebär radaroverlay (överlägg)?

3:4 Svar

Radarbilden läggs över sjökortsbilden. Det rosafärgade är vad radarn ser. Båten är i mitten.

 Skärmdump av Eva Söderstedt

Foto: Stig Eriksson

3:5

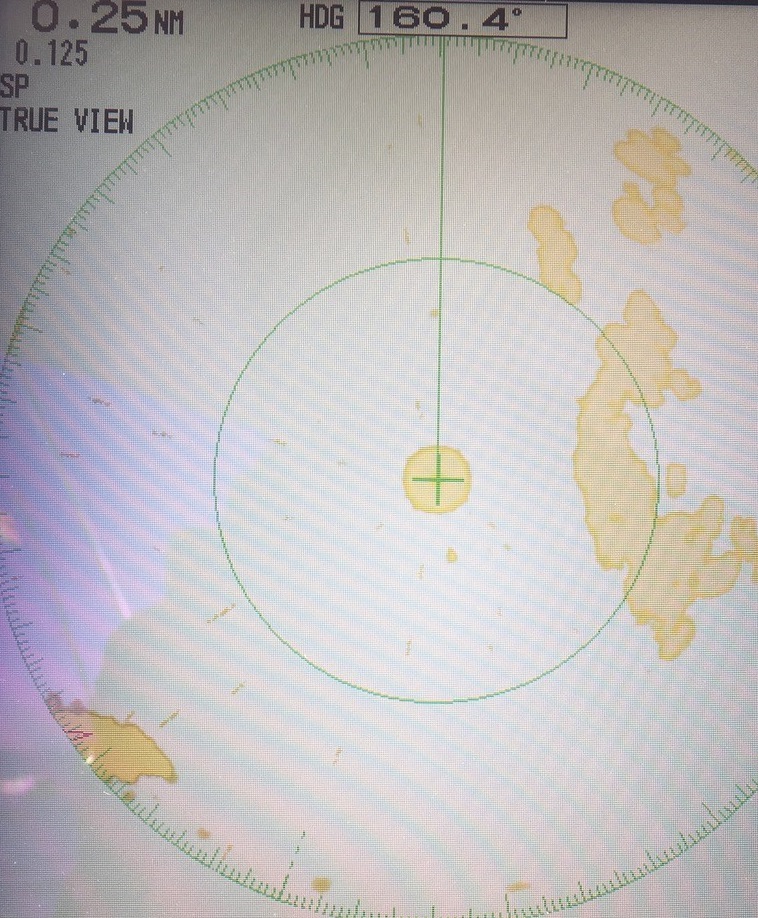

På radarskärmen finns störningar i form av massa gula små korta streck. Vad är det för störningar?

3:5 Svar

Interference: Annan båts radar stör och kan ge upphov till utdragna ekon på skärmen eller massa svepande prickar.

3:6

 Vad är det för störning som visas vid radarekot där AIS-symbolen är?

3:6 Svar

Sidolobsstörning. Ekon studsar mellan tydliga ekon.

3:7
